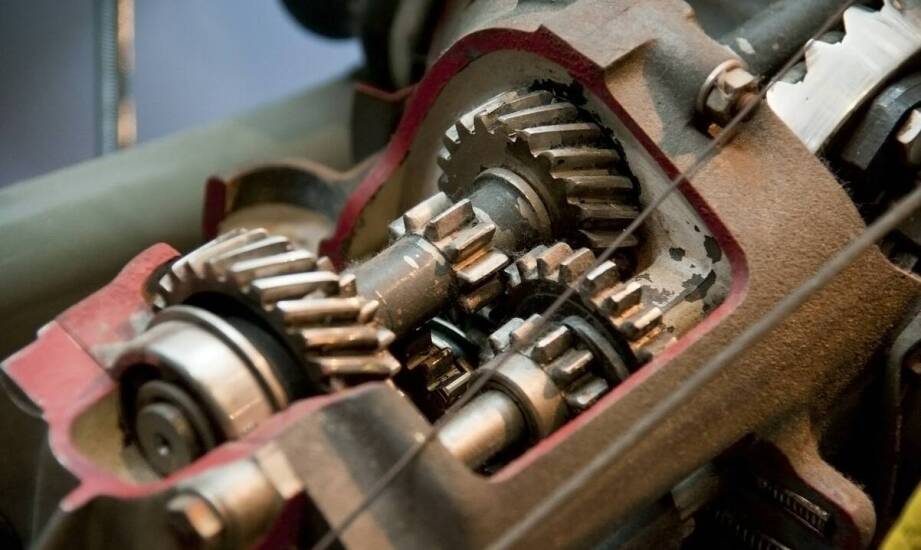

Przekładnie planetarne – działanie, budowa i typowe zastosowania w przemyśle

Przekładnie planetarne redukują prędkość i zwiększają moment, pozostając jednocześnie kompaktowe, ciche i wyjątkowo sprawne. Dzięki równomiernemu rozkładowi obciążenia na kilka kół zębatych zapewniają precyzyjne przenoszenie mocy i wysoką trwałość w pracy ciągłej. Poniżej znajdziesz wyjaśnienie działania, pełną budowę oraz praktyczne zastosowania w przemyśle – bez zbędnych dygresji, z naciskiem na konkret i użyteczność.

Przeczytaj również: Włosy słowiańskie do przedłużania - dlaczego warto wybrać je na Dolnym Śląsku?

Zasada działania: redukcja prędkości, wzrost momentu, pełna kontrola

W przekładni planetarnej źródło napędu wchodzi przez koło centralne (słoneczne), które zazębia się z kilkoma kołami planetarnymi. Te obracają się wokół własnej osi i jednocześnie obiegają koło słoneczne, ponieważ są połączone jarzmem (wodzidłem). Całość otacza pierścień zewnętrzny (korona) z uzębieniem wewnętrznym. W zależności od tego, który element unieruchomimy, a który będzie wyjściem, uzyskujemy różne przełożenia i kierunki obrotu.

Przeczytaj również: Jakie miejsca odwiedzimy podczas kolonii w Kołacinku?

Najczęściej: słoneczne jest napędzane, korona unieruchomiona, a moment wyprowadzamy z jarzma. Taki układ zapewnia płynną zmianę prędkości i momentu oraz wysoką sprawność, bo kilka zębów jednocześnie przenosi obciążenie. Efekt: duża gęstość mocy w małej obudowie i precyzyjna reakcja na zmiany obciążenia.

Przeczytaj również: Jak przygotować się do zamówienia tłumaczenia przysięgłego, aby uniknąć nieprzyjemnych niespodzianek w cenniku?

Budowa element po elemencie: co robi każde koło i dlaczego to działa

Koło centralne (słoneczne) – to najczęstszy punkt wejścia napędu. Ma zazwyczaj uzębienie proste lub skośne. Wysoka jakość obróbki ogranicza drgania i hałas przy dużych prędkościach.

Koła planetarne – kilka identycznych kół działa jak równoległe ścieżki przeniesienia mocy. Taki układ redukuje naciski na zęby i zwiększa dopuszczalny moment. Zbalansowanie planet zapewnia równomierne zużycie i stabilną pracę.

Jarzmo (wodzidło) – łączy planety i stanowi typowy wał wyjściowy. Jego sztywność ma kluczowe znaczenie dla dokładności pozycjonowania, zwłaszcza w serwonapędach i robotyce.

Pierścień zewnętrzny (korona) – wewnętrzne uzębienie otacza planety. Często pełni rolę elementu stałego (unieruchomionego), ale w innych konfiguracjach może być wejściem lub wyjściem, co zwiększa elastyczność doboru przełożenia.

Konsekwencja takiej architektury: efektywność i kompaktowość idą w parze z wysoką sztywnością skrętną. To właśnie dlatego przekładnie planetarne są standardem w precyzyjnych i wymagających napędach.

Tryby pracy i warianty przełożeń: jak świadomie dobrać konfigurację

Trzy podstawowe scenariusze pozwalają osiągać różne przełożenia i kierunki obrotów:

• Słoneczne – napęd, korona – stała, jarzmo – wyjście: klasyczny reduktor o dużym momencie i wysokiej sprawności.
• Jarzmo – napęd, korona – stała, słoneczne – wyjście: wzrost prędkości, spadek momentu; rzadziej stosowany, typowy dla specyficznych napędów.
• Korona – napęd, słoneczne – stałe, jarzmo – wyjście: inna kinematyka, stosowana gdy potrzebny jest konkretny kierunek obrotu lub przełożenie.

W praktyce używa się też przekładni wielostopniowych (kaskadowych), aby uzyskać duże przełożenia przy zachowaniu rozsądnych gabarytów i hałasu. W wersjach precyzyjnych stosuje się uzębienia szlifowane, precyzyjne łożyskowanie planet oraz niską luzowość, co przekłada się na precyzyjne przenoszenie mocy i dokładne pozycjonowanie.

Zalety technologiczne, które robią różnicę w zakładzie produkcyjnym

Wysoka sprawność – kilka ścieżek kontaktu ogranicza straty, szczególnie przy stałych obciążeniach. To realne oszczędności energii.

Wysoka gęstość momentu – mała obudowa, duży moment. Idealne do modernizacji maszyn, gdzie brakuje miejsca.

Cicha praca – równomierny rozkład sił i uzębienia skośne tłumią drgania, co poprawia komfort i trwałość osprzętu.

Odporność na przeciążenia – podział obciążenia na kilka planet chroni zęby i łożyska, zwiększając żywotność.

Elastyczność konfiguracji – swoboda w doborze elementu stałego/wyjścia, możliwość łączenia stopni, dopasowanie do serwonapędów i falowników.

Typowe zastosowania w przemyśle: gdzie sprawdzają się najlepiej

Zastosowanie w robotyce przemysłowej – przekładnie planetarne pracują w przegubach robotów i modułach pozycjonujących. Niska bezwładność i mały luz pozwalają na szybkie cykle oraz dokładne śledzenie trajektorii.

Zastosowanie w maszynach CNC – napędy osi, stołów obrotowych i magazynów narzędzi wymagają stabilnej sztywności skrętnej, aby utrzymać jakość obróbki przy dynamicznych zmianach obciążeń.

Zastosowanie w turbinach wiatrowych – układ przenosi moc z wolnoobrotowego wirnika na generator, podnosząc prędkość obrotową i optymalizując pracę całej turbiny.

Poza tym spotkasz je w przenośnikach, mieszalnikach, wytłaczarkach, wciągarkach, napędach kół AGV/AMR oraz w precyzyjnych stołach indeksujących. Wszędzie tam, gdzie liczy się kompaktowość, moment i powtarzalność.

Dobór przekładni: na co zwrócić uwagę, aby uniknąć przestojów

Dobór zacznij od parametrów roboczych: wymagany moment wyjściowy, prędkość na wejściu i wyjściu, cykl pracy (S1/S5), środowisko (temperatura, zapylenie), dopuszczalny luz, poziom hałasu. Kluczowe kryteria:

• Przełożenie i sprawność – wpływ na moment, nagrzewanie i zużycie energii.
• Luz kątowy i sztywność – krytyczne dla pozycjonowania i jakości obróbki.
• Łożyskowanie – dobór do obciążeń promieniowych i osiowych, zwłaszcza przy montażu kół zębatych, pasów czy śrub kulowych.
• Uszczelnienia i smarowanie – trwałość w warunkach zapylenia i zmiennych temperatur.
• Interfejsy montażowe – kompatybilność z silnikiem (serwo, asynchroniczny) i standardami kołnierzy.

Przykłady zastosowań i krótkie scenariusze doboru

Robot paletyzujący: wymagana jest przekładnia o niskim luzie (< 5–10 arcmin), wysokiej sztywności i zdolności do pracy z cyklicznymi przeciążeniami. Uzębienie skośne i precyzyjne łożyska stożkowe zapewnią płynność oraz długą żywotność.

Stół obrotowy CNC: priorytetem jest stały moment trzymający i precyzja pozycjonowania. Sprawdza się układ wielostopniowy z fabryczną kompensacją luzu oraz smarowaniem długookresowym.

Przenośnik ciężki: liczy się wysoki moment i odporność na obciążenia wzdłużne. Dobierz stopień o wyższym przełożeniu i wzmocnione łożyskowanie wyjścia, dopasowane do promieniowych obciążeń od bębna.

Eksploatacja i serwis: jak wydłużyć żywotność przekładni

Regularnie kontroluj temperaturę obudowy, luz wyjściowy i hałas pod obciążeniem – to wczesne wskaźniki zużycia. Pilnuj interwałów wymiany lub uzupełniania smaru/oleju określonych przez producenta. W aplikacjach cyklicznych stosuj łagodne profile przyspieszeń i hamowań (funkcje falownika/serwonapędu), aby ograniczać udary. W strefach zapylenia wybieraj lepsze uszczelnienia i przewiduj inspekcje częściej niż w warunkach laboratoryjnych.

Wsparcie techniczne i zakup: gdzie zamówić sprawdzony napęd

Jeśli potrzebujesz pomocy w doborze, dokumentacji montażowej lub integracji z silnikami i falownikami, skontaktuj się z dostawcą specjalizującym się w napędach przemysłowych. Oferujemy doradztwo, dobór komponentów pod wymagany cykl pracy, a także dostęp do sprawdzonych marek. Sprawdź dostępne Przekładnie planetarne i skorzystaj z pomocy technicznej przy konfiguracji całego układu.
